在塑料制品的成型过程中，凡能减小制品中聚合物分子取向的成型因素都可能降低取向应力；但凡能使制品中聚合物均匀冷却的工艺条件都能降低冷却内应力；凡有助于塑料制品脱模的加工方法都有利于降低脱模内应力。

对内应力影响较大的加工条件主要有如下几种：

①料筒温度

较高的料筒温度有利于取向应力的降低，这是因为在较高的料筒温度，熔体塑化均匀，粘度降落，流动性增加，在熔体充斥型腔过程中，分子取向作用小，因而取向应力较小。

而在较低料筒温度下，熔体粘度较高，充模过程中分子取向较多，冷却定型后残余内应力则较大。但是，料筒温度太高也不好，太高容易造成冷却不充足，脱模时易造成变形，固然取向应力减小，但冷却应力和脱模应力反而增大。

②模具温度

模具温度的高下对取向内应力和冷却内应力的影响都很大。一方面，模具温度过低，会造成冷却加快，易使冷却不均匀而引起收缩上的较大差异，从而增大冷却内应力；

另一方面，模具温度过低，熔体进入模其后，温度降低加快，熔体粘度增加迅速，造成在高粘度下充模，形成取向应力的程度明显加大。

模温对塑料结晶影响很大，模温越高，越有利于晶粒堆砌严密，晶体内部的缺点减小或消除，从而减少内应力。

另外，对于不同厚度塑料制品，其模温请求不同。对于厚壁制品其模温要适当高一些。

③注射压力

注射压力高，熔体充模进程中所受剪切作使劲大，产生取向应力的机遇也较大。因而，为了降低取向应力和打消脱模应力，应适当降低打针压力。.

④保压压力

保压压力对塑料制品内应力的影响大于注射压力的影响。在保压阶段，跟着熔体温度的降低，熔体粘度敏捷增加，此时若施以高压，必定导致分子链的逼迫取向，从而形成更大的取向应力。

⑤注射速度

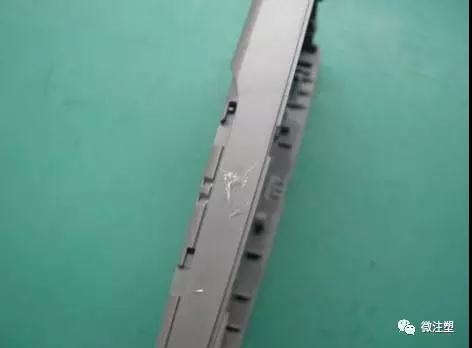

注射速度越快，越容易造成分子链的取向程度增加，从而引起更大的取向应力。但注射速渡过低，塑料熔体进入模腔后，可能先后分层而形成熔化痕，产生应力集中线，易产生应力开裂。

所以注射速度以适中为宜。最好采用变速注射，在速度逐步减小下停止充模。

⑥保压时间

保压时间越长，会增大塑料熔体的剪切作用，从而产生更大的弹性形变，冻结更多的取向应力。所以，取向应力随保压时间延长和补料量增长而明显增大。

⑦开模残余压力

应适当调剂注射压力和保压时间，使开模时模内的残余压力濒临于大气压力，从而避免产生更大的脱模内应力。
